Beschreibung des Einzugsgebiets der Elbe im Sinne der Wasserrahmenrichtlinie (WRRL)

Die WRRL betrachtet nicht nur den Hauptstrom (der Elbe), sondern die gesamte Fläche, die Nebenflüsse, das Grundwasser, also den Wasserhaushalt innerhalb einer Wasserscheide. Mit diesem Ansatz unterbindet die WRRL das besonders in Hamburg beliebte "Schwarze-Peter-Spiel", der Dreck komme ja von oben (früher DDR), wogegen Hamburg machtlos sei. Verantwortlich für den "guten ökologischen Zustand" der Flussgebietseinheit im Sinne der WRRL sind alle Bewohner, Unternehmen, Verwaltungseinheiten und politischen Gremien, egal, ob sie an der Quelle oder am Unterlauf liegen.

Die Idee des "Einzugsgebiets" fordert vor allem von deutschen Wasserbehörden ein Umdenken, dem sie sich langsam, teils sogar widerwillig annähern, wie man an den Webseiten "Wasserblick" der Länderarbeitsgemeinschaft Wasser (LAWA) ablesen kann.

In der WRRL wird eine Bestandsaufnahme des physischen, ökologischen und chemischen Zustands gefordert. Trotz seines Umfangs ist der Anhang II jedoch keine exakte unmissverständliche Gebrauchsanweisung, welche Daten in welcher Form den Zustand beschreiben. Die WRRL bildet einen Rahmen, der so ausgefüllt werden soll, dass zunächst der theoretische gute Zustand aus den natürlichen Voraussetzungen abgeleitet, die darauf wirkenden Belastungen erfasst, die Abweichung vom guten Zustand gemessen, und die Handlungen vorgeschrieben werden können.

Die Form der Bestandsaufnahme ist ähnlich vage umrissen. So soll ein geografisches Informationssystem (GIS) benutzt werden, das am Ende im Bericht an die EU-Kommission enthalten sein soll. Die deutsche Wasserbehörden  ackerten die WRRL vorwärts und rückwärts nach konkreten Vorschriften durch, was sich in einer "Arbeitshilfe" der LAWA niederschlug. Extremes Ergebnis dieser kontraproduktiven Herangehensweise ist die Auffassung der Arbeitsgruppe "AD" der LAWA, ein Einleitungskataster als Karte müsse nicht erstellt werden, weil es für den Bericht an die EU-Kommission nicht ausdrücklich vorgeschrieben sei. AD = Ausschluss Daten!

Sieht man sich um, welche Informationen über das Elbegebiet aus verschiedenen Gründen von verschiedenen staatlichen Stellen bereits gesammelt und veröffentlicht sind, stellt man fest, dass die Elbe ein sehr gut untersuchtes Flusssystem ist. Die IKSE z.B. hat ein Verzeichnis der Kläranlagen und der wichtigsten industriellen Einleiter im Elbegebiet aufgestellt. Die Wassergüte im Elbelauf wird von der ARGE Elbe in hoher zeitlicher und räumlicher Dichte überwacht. Das Forschungspojekt ELISE der Bundesanstalt für Gewässerkunde enhält eine Fülle von Detailuntersuchungen. Für das Tide-Estuar wurde wegen der Umweltverträglichkeitsuntersuchung zur Elbvertiefung ein digitales Strömungsmodell programmiert. Dies sind nur wenige Beispiele.

Wie die Datenschätze gehoben und in den Dienst der WRRL gestellt werden sollen, ist bis heute nicht erkennbar. Weder zwischen Deutschland und Tschechien, noch zwischen den deutschen Ländern zeichnet sich eine Organisation ab. Zu kritisieren sind aber auch die Umweltschutzorganisationen, die sich mit dem, was in einem Bewirtschaftungsplan Elbe stehen muss, kaum beschäftigt haben. Als Ausnahme ist die Grüne Liga zu nennen, doch stand bei ihrer Arbeit bisher die Umsetzung der EU-Richtlinie in deutsches Recht im Mittelpunkt.

Ein Anlass für den Förderkreis "Rettet die Elbe", sich seit 1987 mit den Aspekten der Wasserwirtschaft zu beschäftigen, die durch die WRRL aktuell geworden sind, war das Gutachten "Ökologische Darstellung des Unterelberaums" der Fa. Dornier-System. Es war von den Küstenländern in Auftrag gegeben worden, um die Umweltverträglichkeit der Raumentwicklung zu untersuchen, die damals unter dem Schlagwort "Industrialisierung des Unterelberaums" durchgesetzt wurde. Die Ergebnisse des Gutachtens wurden vor allem durch Karten dargestellt. Dafür mussten aus den beteiligten Ländern (analoge) Karten und Daten zusammengetragen und zu einer Bestandsaufnahme vereinheitlicht werden, was nicht nur enormen Fleiss, sondern ein Konzept erforderte, aus dem Datenschwall die aussagefähigen Informationen zu filtern. Um die so gewonnene Erfahrung und Methode auch anderswo zu nutzen, förderte das Umweltbundesamt das Gutachten mit beträchtlichen Geldmitteln und verlangte auch die Veröffentlichung (1986). Beim Aufbau des Karten- und Datenwerks zum Einzugsgebiet der Elbe lohnt es sich, das Dornier-Gutachten aus der Versenkung zu holen. Ein entscheidender Fortschritt zu jener Zeit ist aber, dass Hard- und Software und Daten nicht nur wenigen sehr teuer honorierten Experten zur Verfügung stehen, sondern für jedermann bezahlbar geworden sind. Die Bestandsaufnahme und der Bewirtschaftungsplan können demokratisch kontrolliert werden.

An den folgenden Beispielen sollen die Anforderungen deutlich gemacht werden, die an die Bestandsaufnahme gestellt werden.

Digitales Geländemodell

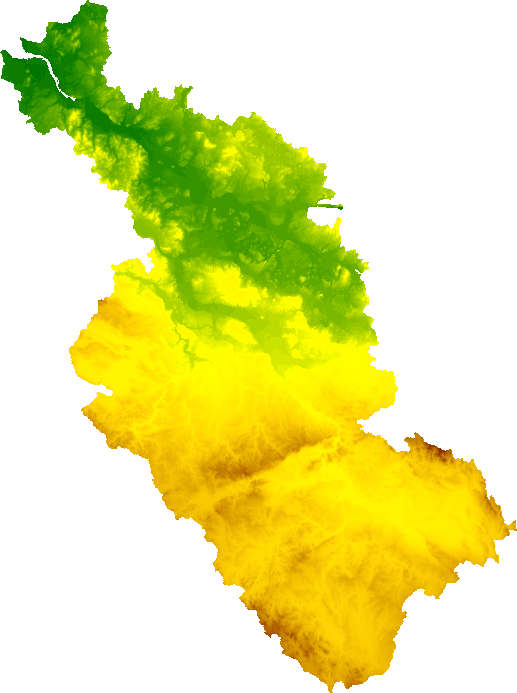

Der US Geological Survey stellt Digitale Geländemodelle (DEM = digital elevation model) und Flächennutzungskarten im Internet zur Verfügung. Sie werden aus Satellitenaufnahmen abgeleitet und für alle Landgebiete der Erde angeboten. Das Gewässernetz wird von der Firma ESRI in Standardkartensätzen zu allen GIS-Produkten verteilt (Arcview). Das originale DEM des USGS wurde in das GIS "Idrisi" importiert und mit dem Elbeeinzugsgebiet wie ein Keks ausgestochen. Jedes Pixel der Größe von 1 km2 trägt die Information geografischer Länge, Breite und der Höhe über dem Meeresspiegel. Im Prinzip werden die Wasserscheiden aus einem DEM berechnet, wenn auch in diesem Fall das Einzugsgebiet aus einer Papierkarte digitalisiert wurde, weil das Modell des USGS im Tiefland zu grob ist. Die klassische Höhenbestimmung der Landvermessung ist zwar viel genauer, und dient damit der Eichung der Satellitenaufnahme, ist aber auch viel zeitraubender.

Die DEM-Karte besitzt mehrere Eigenschaften, die im gesamten Kartenwerk vorausgesetzt werden müssen. Zunächst ist sie geografisch referenziert, d.h. die gekrümmte Erdoberfläche wurde mit definierten Parametern auf eine Ebene projiziert, wobei die unvermeidlichen Verzerrungen beim Übergang spärische Oberfläche - ebenes Blatt minimiert werden. Karten anderer Herkunft und Projektion können daran angepasst und exakt aufeinander gelegt werden. Über die günstigste Projektion für das Elbe-Gebiet müssen die beteiligten Länder eine Verabredung treffen. Über das (je nach Geschmack) eingängige Layout der Karte (s. auch 3dimensionale Darstellung) hinaus ist der entscheidende Vorteil der Karte, dass sie digital in einem GIS-Format zu verarbeiten ist. Aus den Höhenwerten können Steilheit und Orientierung der Hänge abgeleitet werden, aus diesen wiederum das Risiko der Bodenerosion oder der Akkumulation von Hochwässern. Die Information "Höhe über NN" ist ein Indikator mit vielen Funktionen, das DEM ein Schlüssel zu weiteren Karten. Als Beispiel siehe die Simulation des Oberflächenabfluss

Hydrologische Kenndaten

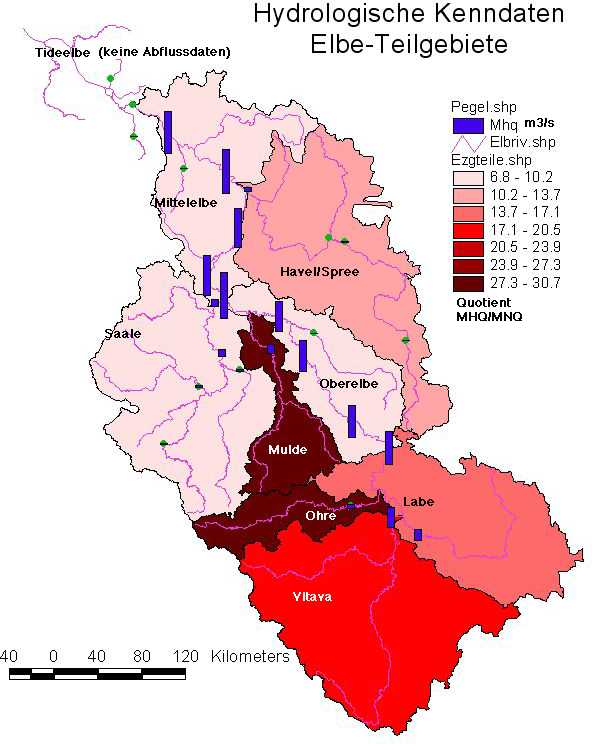

Das Einzugsgebiet der Elbe wurde in Anlehnung an die Daten der Bundesanstalt f. Gewässerkunde und der IKSE in Teileinzugsgebiete gegliedert. Für die Teileinzugsgebiete wurden die Pegel gewählt, die möglichst den gesamten Gebietsabfluss erfassen (im Tideelberaum werden die Abflüsse nicht mehr bestimmt). Die Daten stammen aus den Internetseiten der BAfG bzw. der Broschüre der IKSE "Bestandsaufnahme des vorhandenen Hochwasserschutzniveaus im Einzugsgebiet der Elbe". Flächenhaft dargestellt ist das Verhältnis von mittlerem Hoch- zu Niedrigwasserabfluss als Mass für die Varianz des Gewässersystems. Die Balken an den Pegeln zeigen den MHQ an.
Fluss Pegel peg0
mNN
Strom
km
Einzug
km2
NQ MNQ MQ MHQ HQ NW MNW MW MHW HW MM_A
Vltava vranany 0 109 28048 0 47.9 150 915 0 0 0 0 0 0 656
Labe schoena 116 2 51391 0 102 314 1480 0 84 108 202 513 765 668
Ohre louny 0 65 4983 0 8.6 37.1 240 0 0 0 0 0 0 667
Havel havelberg 22 438 24037 12 20 107 224 324 102 120 180 306 405 656
Saale calbe 49 291 23719 11.5 44.6 114 379 663 168 202 289 520 698 610
Mulde baddueben 82 260 6171 5.4 15.1 62.8 464 1500 0 0 0 0 0 780
Oberelbe barby 46 296 94060 89 205 553 2090 4650 58 95 207 476 618 682
Mittelelbe darchau 6 536 131950 145 274 714 1870 3620 90 138 283 556 693 711
Unterelbe 0 0 0 0 0 0 0 0 0 0 0 0 0

Die Tabelle enthält die Kenndaten der Abflussmengen Q und der zugehörigen Pegelstände. Die Bedeutung der Hochwasserzahlen ist nach dem August 2002 unmittelbar einleuchtend. Die Niedrigwasserabflüsse sind das Mass der Empfindlichkeit gegen Schadstoffeinträge, d.h. die Kapazität, diese ausreichend zu verdünnen. Der für die Datenerhebung wichtige Aspekt ist die Bildung von Zeitreihen, z.B. zur Definition des "Jahrhunderthochwassers". Das Elbegebiet kann nicht mit einer Momentaufnahme beschrieben werden. Eine Bestandsaufnahme der Hydrologie wird in der LAWA-Arbeitshilfe nicht erwähnt (Arbeitshilfe = hilft Arbeit vermeiden).

Wegen der besseren Handlichkeit ist beim Vollzug der WRRL von den Behörden das Elbegebiet unterteilt worden. Dies impliziert ein weiteres Problem der Datenerhebung, nämlich die Wahl des Massstabs und der räumlichen Schärfe. Beim Dornier-Gutachten wurde eine Datenaufnahme im Massstab ca. 1:50000 im Abschlussbericht auf 1:200000 verallgemeinert, damit die Ungenauigkeiten ausgeglichen wurden. Bei der WRRL wird nicht nur ein Gesamtplan für die Elbe mit einer Fläche von 150000 km2 im Massstab 1:500000 anzufertigen sein, sondern es wird politisch erwartet, die WRRL auch auf kleine lokale Einheiten anzwenden, z.B. das Alstergebiet mit 500 km2.


Grundwasser

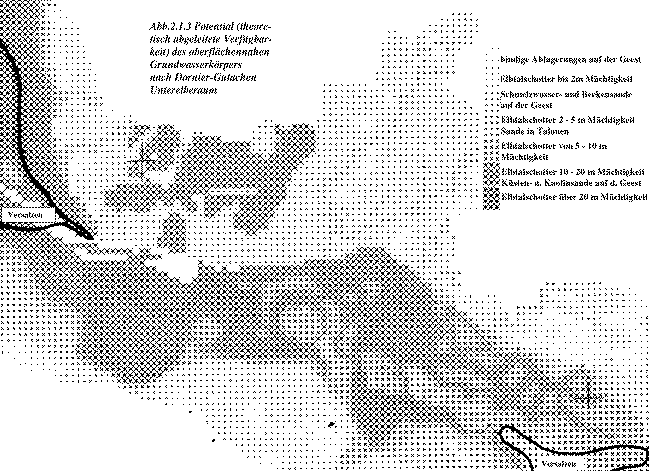

Der Kartenausschnitt ist dem Dornier-Gutachten entnommen. Aus politischen Gründen wurde der Untersuchungsraum nicht am Einzugsgebiet ausgerichtet, sondern willkürlich auf das hamburgische Staatsgebiet und 10km-Streifen links und rechts der Elbe beschnitten. Es wird die Lage und Mächtigkeit der Grundwasservorkommen dargestellt. Es spielt keine Rolle, ob Trinkwasser entnommen wird. Im Unterelberaum ist die Versalzung durch Salzstöcke und Meerwasser ein Problem, das in den Karten verzeichnet wird.

Belastungen

Einwohnerdichte

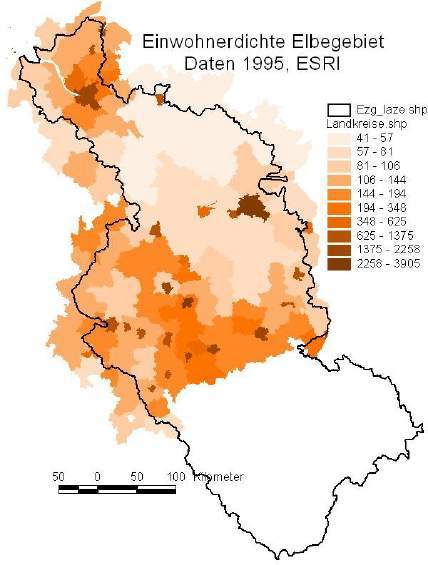

Im Standardkartensatz von ESRI sind Karten der Verwaltungseinheiten bis auf Kreisebene enthalten. Allerdings sind sie sehr unterschiedlich mit statistischen Daten aufgeladen. Für Tschechien liegen keine Statistiken bei. Hier dargestellt ist die Einwohnerdichte 1995. Daneben enthält die Kartentabelle eine Fülle von Zahlen, z.B. den Kraftfahrzeugbestand.

Von jedem Einwohner gehen Belastungen aus, Trinkwasserverbrauch, Abwasser, Abgase aus Raumheizung und Kfz.-Nutzung (damit saure und nitrathaltige Niederschläge). Es muss z.B. überprüft werden, wieviele Einwohner an Kläranlagen angeschlossen sind. Daran schließt sich ein Kataster aller Einleitungen aus Haushalten und Industrie an, ob direkt, oder indirekt über eine Kläranlage, und selbstverständlich aller Einträge auf anderen Wegen, z.B. über den Luftpfad. In der WRRL wird mit Artikel 10 ein "Integrierter Ansatz" für die Ermittlung der Belastungen direkt aus Einleitungsrohren als auch diffus aus Altlasten, Regenwasserabfluss, Landwirtschaft, Bodenerosion usw. gefordert.


Flächennutzung


Die Karte wird wie das DEM vom USGS im Internet bereit gehalten. Eine detailliertere Auswertung der Satellitendaten wurde im gesamteuropäischen Projekt CORINE vorgenommen. Das Ergebnis liegt für Deutschland vor.

An Einwohnerstatistik und Flächennutzung muss die Frage gestellt werden, auf welchen Zeitraum sie sich beziehen, d.h. ob man sie vergleichen kann. Während das DEM relativ lange Bestand hat, ändern sich demografische Eigenschaften, Flächennutzung, das ganze Belastungsszenario rasch. Die Satellitenbilder zur Flächennutzung (USGS wie CORINE) stammen aus der Zeit 1989 bis 1992. Berechnet man aus der landwirtschaftlichen Nutzung den Nährstoffeintrag, darf man die Messwerte aus 2001 für  Stickstoff und Phosphor in Gewässern nicht vergleichen. Wasserbehörden halten gern den Fetisch der aktuellen Messwerte hoch.

Zu den Belastungen zählt auch der Schiffsverkehr. Eine Wasserverkehrsmengenkarte bietet darüber hinaus Anhaltpunkte für eine wirtschaftliche Analyse der Wassernutzung.

Nicht zu vergessen ist eine Bilanz der künftigen Belastungen, die sich aus anderen Planungen ergeben, z.B. der Raumordnung, der Verkehrswegeplanung, und Pläne zu einzelnen Projekten wie einer Elbvertiefung. Durch die WRRL müssen die Auswirkungen aller Pläne konzentriert dargestellt und bewertet werden.

Ein Kataster, das die Belastungen inhaltlich und räumlich vollständig wiederspiegelt, ist weit und breit nicht vorhanden. Nach den Erfahrungen von "Rettet die Elbe" in Hamburg sind schon die einfachsten Datenbestände wie Wasserbuch und Überwachung der Betriebe in einem desolaten Zustand. Da heisst es für die Behörden, an die Arbeit zu gehen, statt in der LAWA zu spekulieren, welche Belastungen denn "signifikant" seien. Auch kleine Einleitungen können grossen Mist machen, also müssen auch sie gezählt werden. Ob sie eine signifikante Wirkung auf die Gewässer haben, weiss man erst hinterher. Mit der Diskussion um "Signifikanz" geht leicht das Prinzip verloren, dass Belastungen minimiert werden müssen.

Zustand der Umwelt

Die WRRL hat das Ziel, dass in allen Gewässern der gute ökologische und gute chemische Zustand hergestellt oder erhalten wird. Der gute chemische Zustand wird durch Grenzwerte ("Qualitätsziele") definiert und gilt für alle Gewässer. Mit dem ökologischen Zustand ist die Sache komplizierter, denn die Massstäbe sind je nach Typ verschieden. Ein Gebirgsbach muss ein anderes Fischinventar aufweisen als ein Flachlandstrom. Ob das für ein Gewässer typische Pflanzen- und Tierinventar dort leben kann, hängt von bestimmten chemischen Parametern (Nährstoffe, Sauerstoff usw.) und physischen Faktoren ab (Wasserführung, Verbau usw.). Wird ein Gewässer als "erheblich verändert" oder "künstlich" deklariert, muss nur das "gute ökologische Potential" (besser geht's nicht) erreicht werden. Die herkömmliche Gewässergütekarte muss durch eine komplexe Darstellung ersetzt werden.

Die bisherigen Messprogramme der Wasserbehörden müssen nicht nur um (ökologische) Parameter ergänzt werden, sondern die gesamte bisherige Praxis gehört auf den Prüfstand. Die Proben werden bisher nicht an dem Ort und zu der Zeit genommen, wo kritische Werte aus dem Belastungsspektrum zu erwarten sind, z.B. Pestizidspritzungen zu bestimmten Jahreszeiten, Klärwerkseinleitungen bei Niedrigwasserabfluss. Das nach dem integrierten Ansatz zu ermittelnde Kataster der Einträge muss der Ausgangspunkt für eine neue Messstrategie werden. Es ist eine gute Gelegenheit, die Auswüchse des "Messen nach Vorschrift" zu kappen. Ein Beispiel aus Absurdistan ist der Vollzug der EU-Fischgewässerrichtlinie (die in der WRRL fortgilt). Danach haben die Länder Fischgewässer deklariert, in denen nun 12 mal jährlich Proben gezogen und auf einige chemische Parameter (z.B. Sauerstoff, Ammonium, Kupfer) analysiert werden. Dass kleinere Bäche manchmal gar trocken fallen, gehört nicht zum Untersuchungsprogramm, ebensowenig, welche Fische in dem amtlichen Fischgewässer vorkommen. Von den chemischen Werten her brauchen sich die Fische aber keine Sorgen zu machen, das garantiert der Staat. Zur Aufnahme eines Inventars der Fische und anderen Gewässerlebewesen als Teil der Bewertung des ökologischen Zustands siehe den Beitrag "Fischprogramm".


Forderungen an das Karten- und Datenwerk Elbe:

Alle für den Wasserhaushalt relevanten Daten müssen in einem GIS versammelt werden.
  • Auch kleinere Teileinzugsgebiete müssen unabhängig von dem Bericht an die EU über die Flussgebietseinheit Elbe bearbeitet und Bewirtschaftungspläne aufgestellt werden.
  • Die Karten müssen in einem einheitlichen geografischen Referenzsystem eingepasst werden bzw. konvertierbar sein.
  • Die Karten müssen in einem großen Massstab (z.B. 1 : 25,000) flächendeckend aufgenommen werden, um sie auf kleinere Massstäbe (z.B. Berichtsmassstab an die EU 1 : 500,000) vergröbern zu können.
  • Karten und Daten müssen zeitliche Entwicklungen sowohl der Vergangenheit abbilden als auch in der Zukunft fortschreibbar sein.
  • Metadaten beschreiben die Quellen und Methoden der Datenerhebung und begründen insbesonders Einstufungen (z.B. "erheblich verändertes Gewässer") und Bewertungen.
  • Die Karten und Daten werden in einem allgemein gebräuchlichen und verarbeitbaren Format kostenfrei der Öffentlichkeit zur Verfügung gestellt.
Klaus Baumgardt
November 2002
